Sommerlicher Wärmeschutz

Simulation des sommerlichen Wärmeschutzes

Die seit Mai 2014 geltende EnEV 2014/2016 beinhaltet wesentliche Änderungen bei der Berechnung des sommerlichen Wärmeschutzes. Hier gilt seitdem die aktuelle Fassung der DIN 4108-2 aus dem Jahre 2013. Der grundlegende Gedanke der Norm ist die Vermeidung von unzumutbar hohen Temperaturen in Gebäuden, die später energieintensive und kostenintensive Maßnahmen (z. B. Kühlung) zur Folge haben. Daher sollte schon in früheren Planungsphasen darauf geachtet werden, dass der sommerliche Wärmeschutz durch bauliche Maßnahmen miteinbezogen wird. Hier spielen vor allem: Gesamtdurchlassgrad, Anteil der Fensterfläche, Orientierung, Neigung sowie die Sonnenschutzvorrichtungen eine große Rolle. Auch der Luftwechsel in den Räumen im Sommer, wie auch die Wärmekapizität der einzelnen Bauteile, haben einen großen Einfluss auf die Temperaturentwicklung.

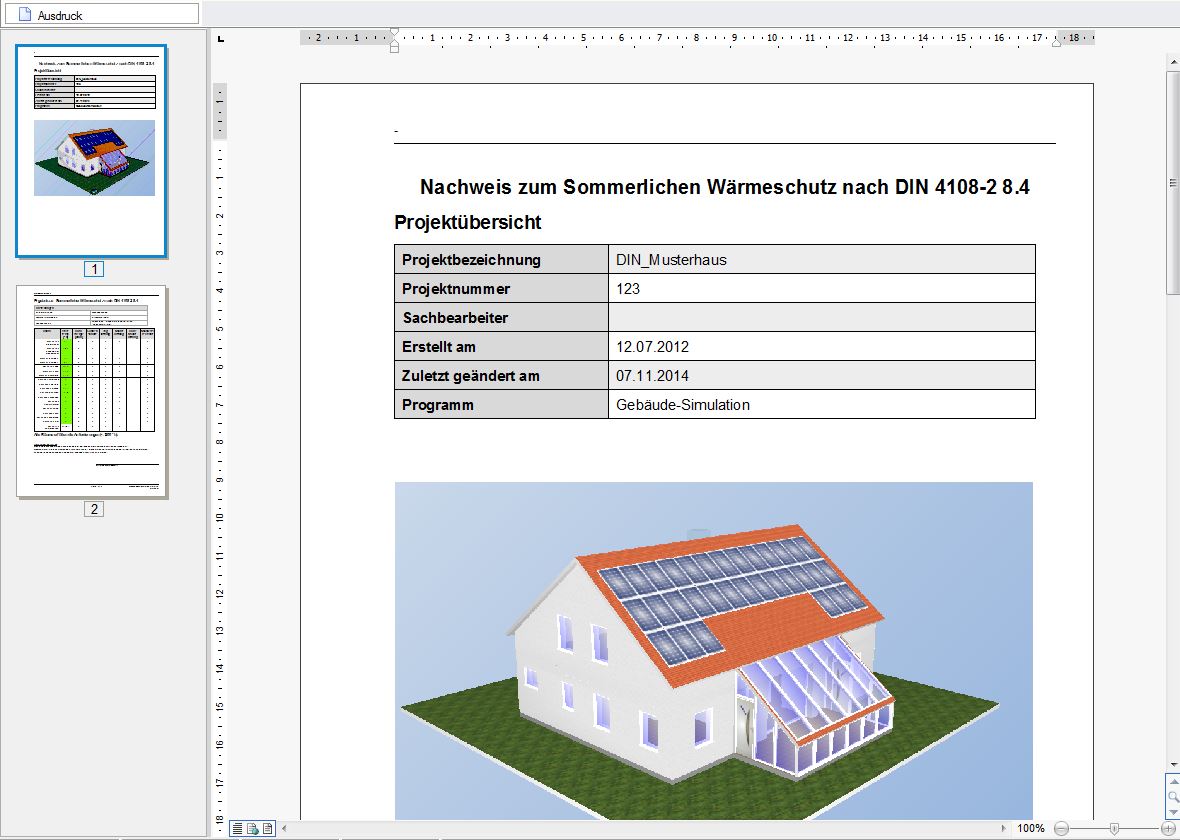

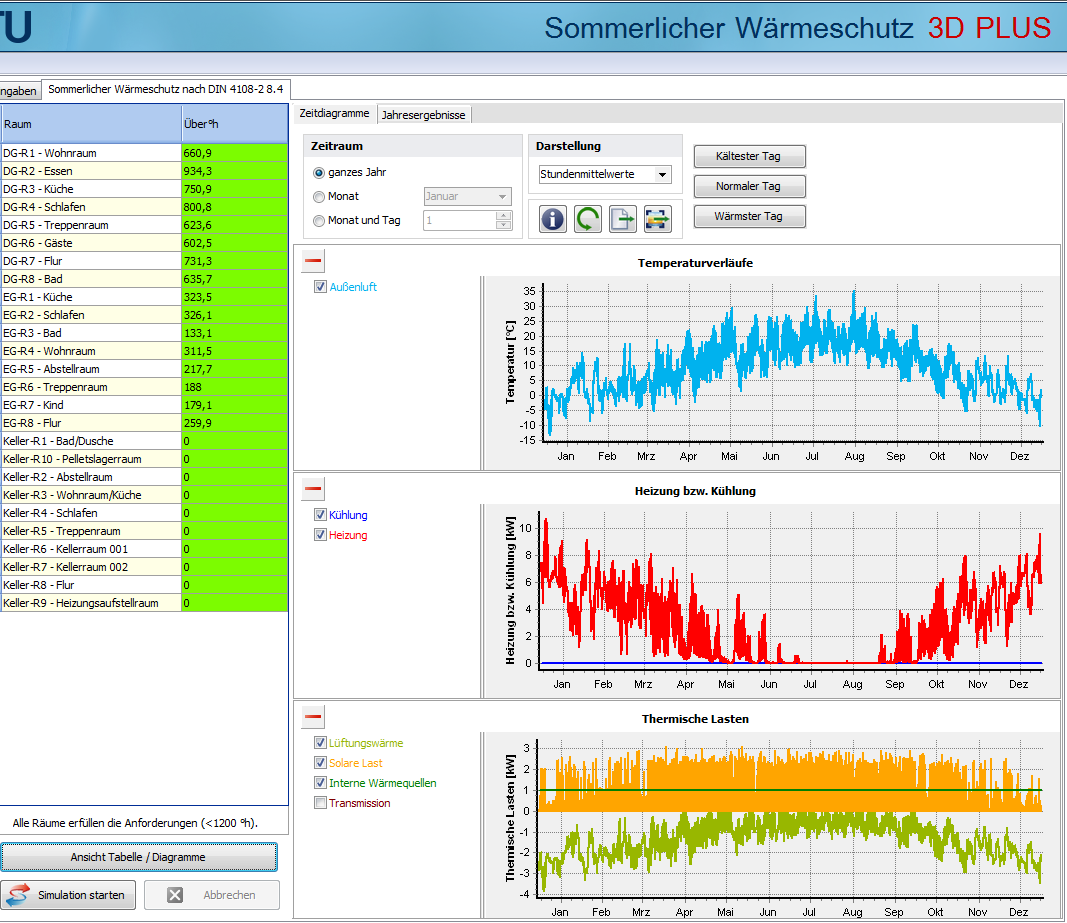

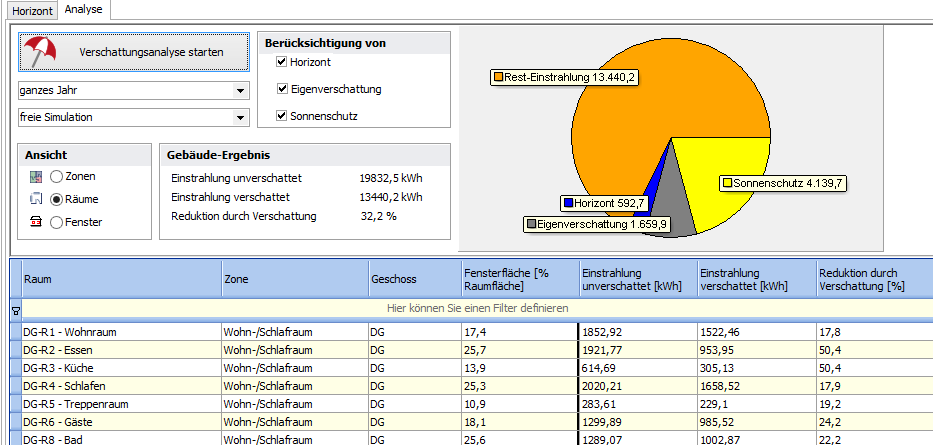

Die Besonderheit der Simulation – im Vergleich zum „herkömmlichen“ Nachweis – liegt in der Ermittlung von Übertemperaturgradstunden der kritischen Räume oder des gesamten Gebäudes. Hierzu wird das Gebäude oder ausgewählte Räume mitsamt der Bauteile und deren Eigenschaften und Bauweise erfasst. Außerdem können hierzu mehr Details wie z.B. Eigen-Verschattung des Gebäudes berücksichtigt werden. Anhand der von der Norm vorgegebenen Randbedingungen wie: Zeitraum der Simulation, Klimadaten, Raumtemperaturen usw. werden genaue Temperaturen der Räume stundenweise ermittelt. Für die nachweisrelevanten Räume müssen dann Grenzwerte von maximal 1200 – und bei Nichtwohngebäuden von maximal 500 Übertemperaturgradstunden (Kh/a) eingehalten werden. Außerdem kann der Planer auch über die Simulation des gesamten Gebäudes, die kritischen Räume im Gebäude ermitteln, die sich in den hohen Übertemperaturgradstunden wiederspiegeln.
