L&T SPORTHAUS OSNABRÜCK

Airpool stellt die Lüftungstechnik für das L&T Sporthaus mit Indoor-Surfspot vor

Mit 20.000 m² Verkaufsfläche gilt das Osnabrücker L&T Modehaus als das größte inhabergeführte Kaufhaus Norddeutschlands und eines der größten europaweit. Der 2018 fertiggestellte L&T Sporthaus-Neubau zählt auch in Hinblick auf die moderne Lüftungstechnik zur Superlativen. Insgesamt rund 185.000 m³/h Zuluftvolumenstrom benötigen die Räumlichkeiten des Sporthauses. Besondere Planungsschwerpunkte lagen nicht nur auf der 5000 m² großen Verkaufsfläche, sondern ebenso auf der Indoor Surfanlage ‚Hasewelle‘ und dem ‚City Gym‘ zum Höhentraining. „Herausforderung angenommen“ hieß es für die airpool Lüftungs- und Wärmesysteme GmbH aus Damme, die mit Unterstützung der RUKON-TGA Software die Montageplanung für die außergewöhnliche Lüftungsanlage übernahm und diese anschließend umsetzte.

AIRPOOL: FAMILIENGEFÜHRTES UNTERNEHMEN UND KLIMASPEZIALIST

Seit Gründung 1998 mit zunächst zwei Mitarbeitern ist airpool zu einem aufstrebenden Unternehmen im Bereich der Luft- und Klimatechnik mit nunmehr 60 Spezialisten an zwei Standorten – in Damme und Bremen – herangewachsen. Getreu dem Motto „Gutes Klima – wirtschaftlich, umweltschonend und ressourcensparend“ entwickelt airpool für Kunden in ganz Deutschland und dem angrenzenden europäischen Ausland energieeffiziente Klimasysteme. Vom ersten Beratungsgespräch über die Konzeptionierung und Ausführung bis hin zur anschließenden Wartung erstreckt sich das Leistungsspektrum der airpool GmbH auf alle Projektphasen. Das erarbeitete Gesamtkonzept ist immer individuell auf die Problemstellung des Kunden zugeschnitten. Denn „für perfekte Klimabedingungen“, so airpool „gibt es keine Standardlösung, die allen Anforderungen und klimafreundlichen Aspekten gerecht wird“.

Moderne Planungstools wie die RUKON-TGA Software der HOTTGENROTH GmbH unterstützen die Mitarbeiter im Planungsprozess und ermöglichen eine Optimierung der Anlage. Eine durchdachte Planung zusammen mit einer intelligenten „Mess-, Steuerungs- und Regelungstechnik garantieren, dass alle gebäudetechnischen Anlagen perfekt ineinandergreifen“ und so Einsparpotentiale ausgeschöpft werden.

QUALIFIZIERTE MITARBEITER: DIE ESSENZ DES ERFOLGES

Insgesamt überzeugt airpool mit innovativen Technologien, hochwertigen Materialien und jahrelanger Erfahrung. Entscheidenden Kernfaktor für den Erfolg sieht airpool in den qualifizierten Mitarbeitern, auf deren Aus- und Weiterbildung das Unternehmen großen Wert legt. Neben fachlicher Qualifikation zählen bei airpool vor allem Verantwortung, Zuverlässigkeit, Vertrauen sowie ein gutes kollegiales Miteinander.

Zum Team gehört auch Magdalena Prokop, die als Projektingenieurin bei airpool tätig ist. Das CAD-Programm RUKON spielte bei der Jobwahl eine nicht unerhebliche Rolle. Nach Ihrem Hochschul-abschluss als Diplom Ingenieurin in Heizungs-, Klima- und Sanitärtechnik an der Technischen Universität in Breslau (Polen) kam Magdalena Prokop bei ihrem damaligen Arbeitgeber zum ersten Mal mit RUKON in Berührung. „Das Technische Zeichnen in RUKON hat mir so viel Spaß gemacht, dass ich mein berufliches Leben mit diesem Programm verknüpfen wollte.“, so Prokop. Daraufhin 2008 der Wechsel zur airpool GmbH in Damme. Das Unternehmen nutzte zu diesem Zeitpunkt die RUKON Software zur Planung und Berechnung der raumlufttechnischen Anlagen bereits seit Gründung 1998. Für Prokop stellte sich schnell heraus, dass sie „vor allem Projekte mit komplexen Technikzentralen (z.B. mit vielen Knotenpunkten), in denen das räumliche Denken eine große Rolle spielt“ reizen. So auch das Sporthaus L&T, das die unterschiedlichsten zeichnerischen Lösungen erforderte.

L&T SPORTHAUS: MODE ERLEBEN

Seit Eröffnung 1910, damals als Modehaus Alsberg & Co. in der Großen Straße in Osnabrück, hat sich vieles verändert. 1935 zunächst die Übernahme durch Friedrich Lengermann & Alfred Trieschmann, die das Gebäude nach der Zerstörung im Zuge des 2. Weltkrieges neu errichten und 1952 wiedereröffnen. Nach einem Generationswechsel stehen ab der Jahrtausendwende einige Erweiterungen an – eine Vergrößerung der Verkaufsfläche und des Parkhauses, die Eröffnung der Markthalle mit Gastronomiebetrieben. 2016 dann die Grundsteinlegung des Sporthaus-Neubaus, welcher bereits zwei Jahre später eröffnet wird.

„Mode nicht nur kaufen, sondern erleben“. Das Motto von L&T erlangt mit der neuen Sportabteilung eine neue Bedeutung. Die Hasewelle bietet Anfängern und Profis ein ganzjähriges Indoor Surferlebnis, bei dem Wetter und Wellenbedingungen keine Rolle spielen. Im City Gym können Sportler ein Höhentraining absolvieren. Bedingungen wie in einer Höhe von über 2.500 m werden dabei ohne Druckkammern, Schleusen oder Atemmasken durch moderne Klimatechnik erzeugt.

HERAUSFORDERUNG TECHNIK: INNOVATIVE KLIMALÖSUNGEN FÜR HASEWELLE UND CITY GYM

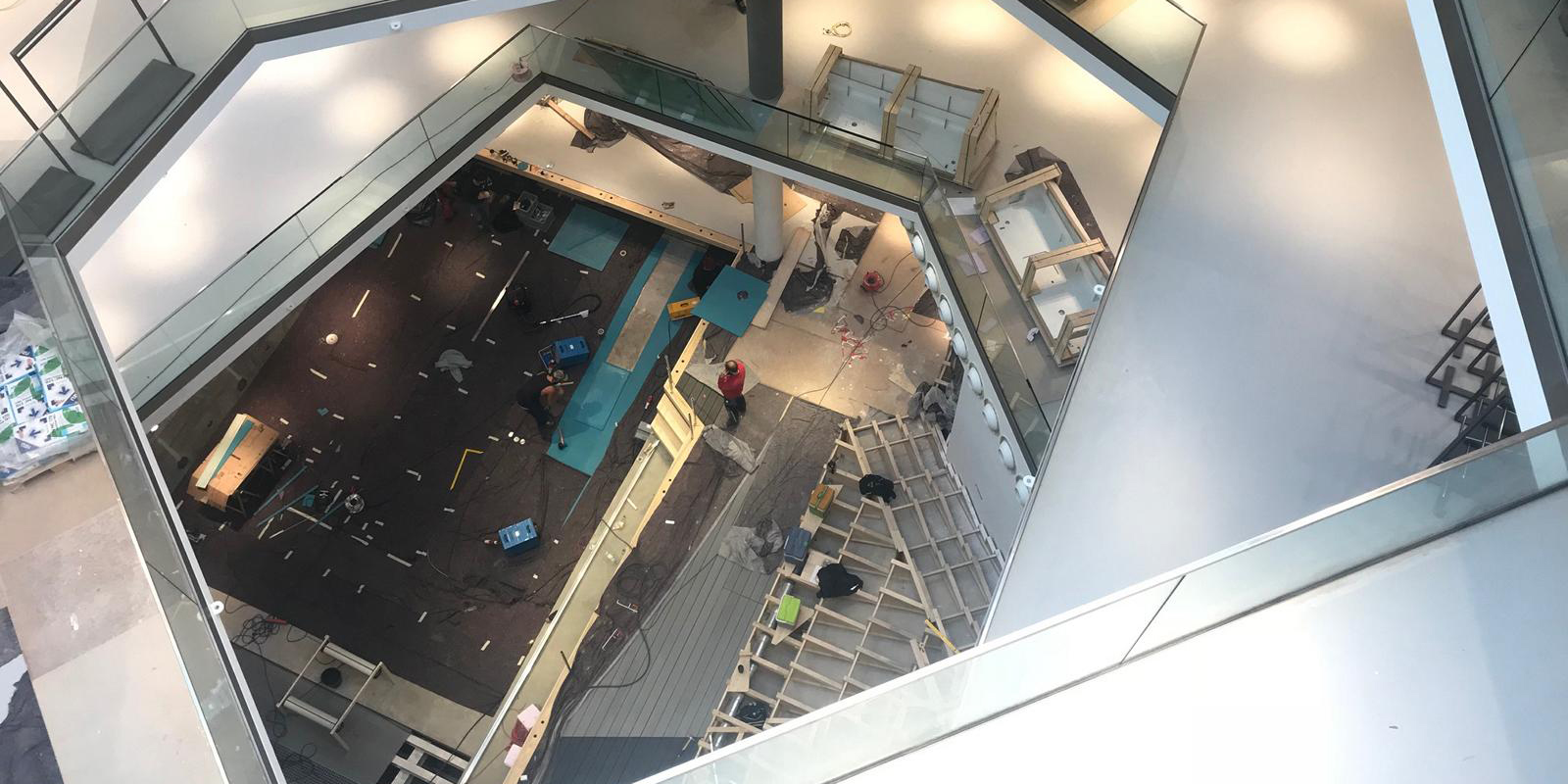

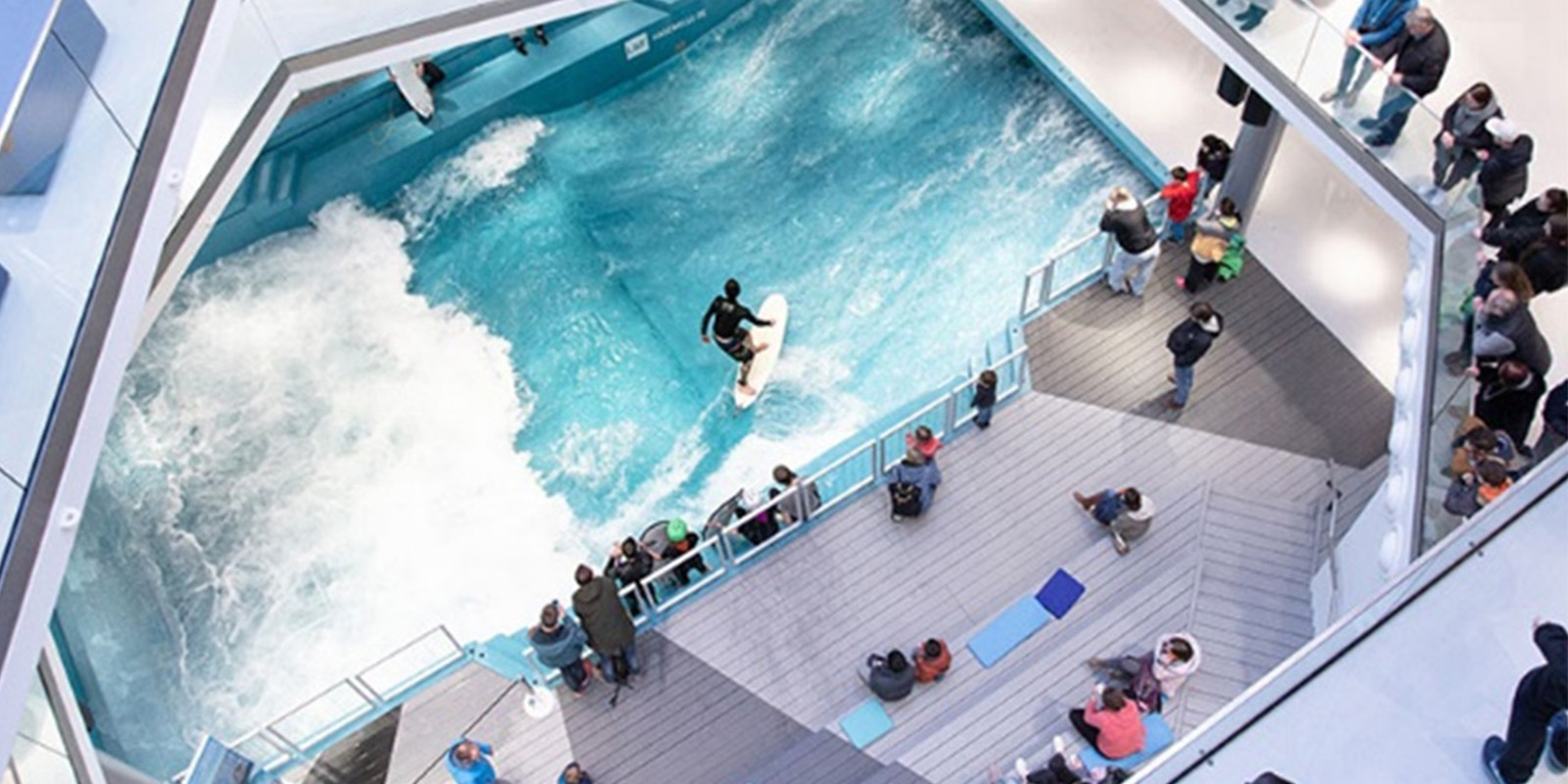

Bis zu 1,40 m hohe Wellen erzeugen die sechs Turbinen, die pro Sekunde rund 18.000 Liter Wasser in das 15,0 x 7,5 m große Becken der stehenden Hasewelle pumpen. Doch nicht nur die Schwimmbadtechnik stellte die Planer der Surfanlage vor Herausforderungen. Da sich der Surfspot inmitten des Verkaufsraumes befindet, war eine luftchemische Trennung zwischen den Bereichen notwendig. Airpool setzte hierzu eine besondere raumlufttechnische Maßnahme um: Die behandelte Zuluft wird über spezielle Weitwurfdüsen in den Beckenbereich eingeblasen. Zusätzliche Zuluftschlitzschienen lassen eine Art Blase entstehen, die verhindert, dass sich die chlorhaltige Luft im Bereich der Hasewelle mit der Luft des Verkaufsraumes mischt. Variable einstellbare Volumenstromregler sorgen für die richtige Luftmenge. Die verbrauchte Abluft wird anschließend über Gitterbänder oberhalb des Beckens abgesaugt.
Für das Höhentraining im City Gym ist eine Verringerung des Sauerstoffpartialdruckes notwendig. Dies kann entweder über die Verringerung des Umgebungsluftdruckes in einer Druckkammer erzielt werden oder durch Erhöhung des Stickstoff- oder Kohlendioxidgehaltes in der Atemluft. Im City Gym sollte auf eine Druckkammer verzichtet werden. Daher wird dort die CO2-Konzentration über die Zuluftanlage gesteuert.

PLANUNG MIT HINDERNISSEN: UNTERSTÜTZUNG DURCH CAD-SOFTWARE RUKON

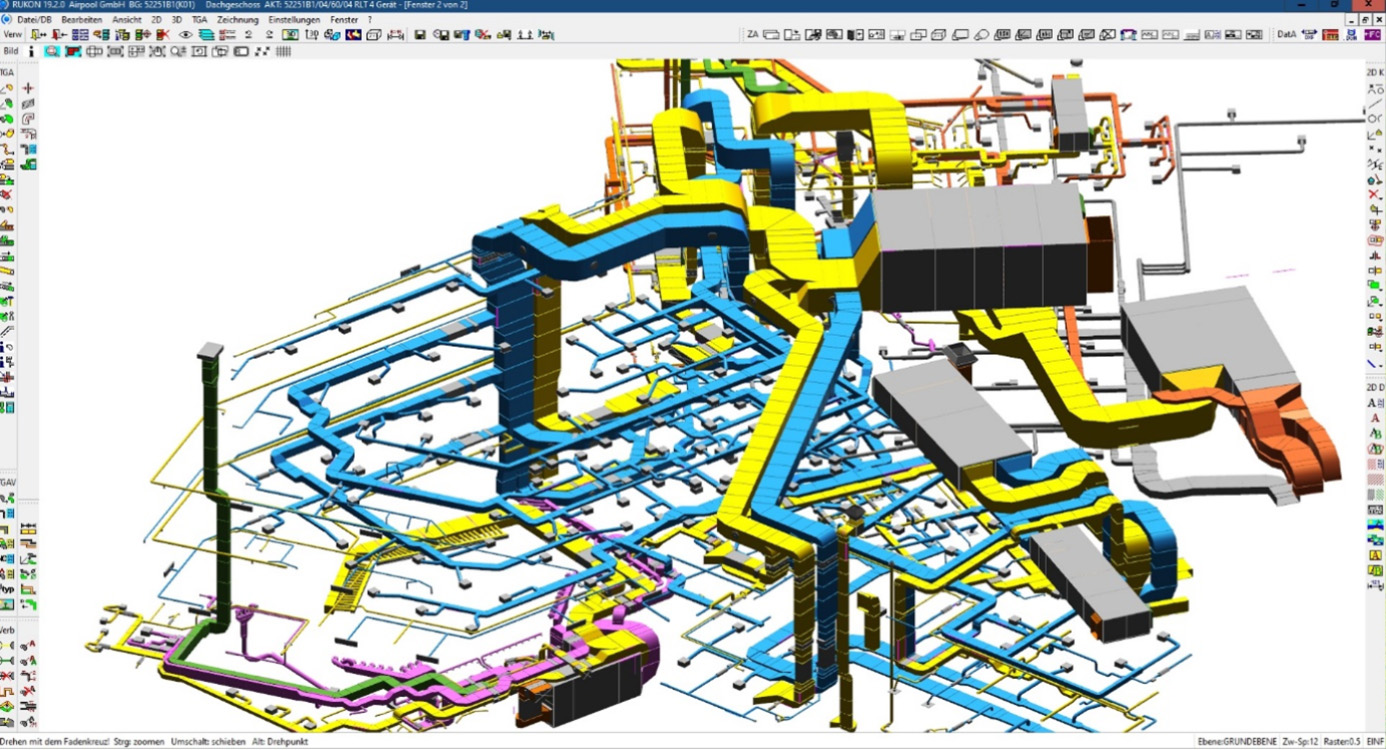

Große Luftmengen, geringe Installationshöhen, lautet zusammengefasst das Fazit von Magdalena Prokop. Neben Hasewelle und City Gym setzte airpool die Luft- und Klimatechnik für die Verkaufsfläche und die weiteren Sozial- und Logistikbereiche im L&T Sporthaus sowie für die Markthalle im Haupthaus um. Alleine für den Verkaufsraum im 1.- 3. OG muss die Lüftungsanlage einen Volumenstrom von 140.000 m³/h bewältigen. Weitere 22.000 m³/h, respektive 15.550 m³/h kommen für Hasewelle bzw. City Gym hinzu. Eine exakte Montageplanung und Auslegung waren entsprechend unabdingbar. Die im Unternehmen eingesetzte RUKON CAD-Software zur Planung und Berechnung gebäudetechnischer Anlagen habe im Planungsprozess verschiedenste Unterstützung geboten. „Durch die RUKON-Funktion 3D Image und der 96 individuell anpassbaren Ansichten gab es mehrere Möglichkeiten, die engen Räume passgenau mit Lüftungskanälen auszustatten. Auch das Überprüfen von Kollisionen mit der Kollisionskontrolle verhalf uns spätere Probleme auf der Baustelle zu vermeiden. Die genannten Funktionen unterstützten uns zusätzlich in der Koordination der verschiedenen Haustechnikgewerke.“, so Prokop.
